一、產品介紹

手持式表面粗糙度儀TR200符合GB/T 3505-2000《產品幾何技術規范 表面結構 輪廓法 表面結構的述語、定義及參數》、符合GB/T 6062-2002《產品幾何量技術規范 （GPS）表面結構 輪廓法 接觸（觸針）式儀器的標稱特性》。

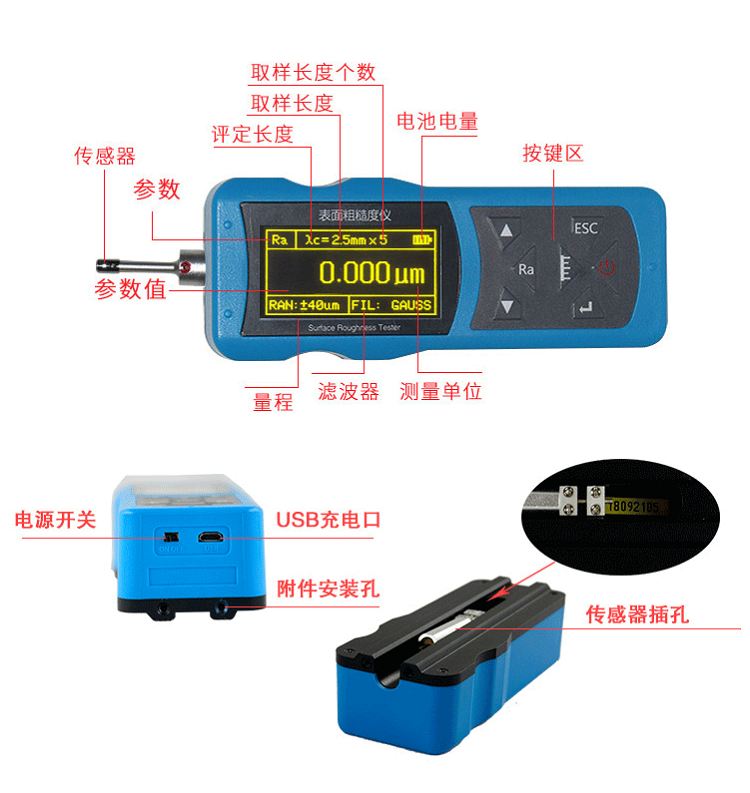

儀器結構如圖所示：

二、產品原理

金屬與非金屬被測零件表面粗糙度的檢測，適用于多種機加工零件、機械加工制造業、磨具拋光、檢測、商檢等部門，尤其適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定，不會對工件產生損傷。可測量工件范圍：平面、外圓面、錐面、內孔、溝槽、曲面 等其他異型面（配適用傳感器）

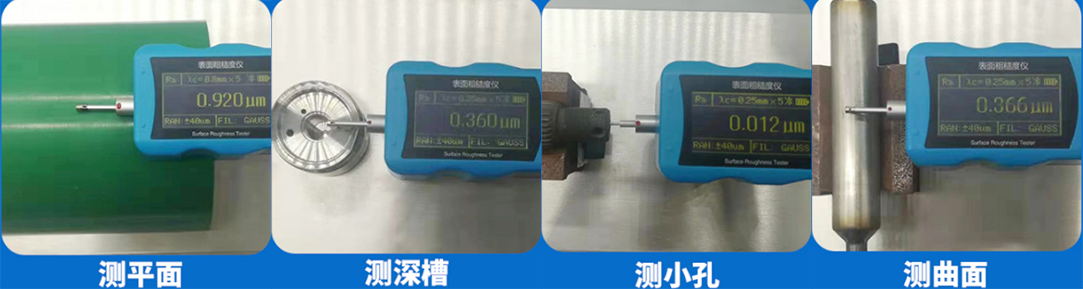

可測工件范圍示意圖：

三、產品特點

經過嚴格的溫、濕度試驗，適應高溫高濕度工作環境，特別是南方潮濕氣候測值不受影響。高精度，測值穩定！

u 大量程，多參數，14種參數：Ra, Rz=Ry(JIS), Rq, Rt=Rmax, Rp, Rv, R3z, R3y, RzJIS, Rs, Rsk, Rku, Rsm, Rmr；

u 校準樣塊采用光學玻璃基體，由國家計量院鑒定，精度高，不易劃傷，使用壽命長；

u 128×64 OLED點陣顯示器，數字/圖形顯示；高亮無視角；

u 采用DSP芯片進行控制和數據處理，速度快，功耗低；

u 機電一體化設計，體積小，重量輕，使用方便；（圖1）

u 具有傳感器觸針位置指示功能；

u 兼容ISO、DIN、ANSI、JIS等美國、德國、日本、英國多個國家標準；

u 顯示信息豐富、直觀、可顯示全部參數及圖形；

u 內置鋰離子充電電池及充電控制電路，容量高、無記憶效應；

u 有剩余電量指示圖標，提示用戶及時充電；

u 可顯示充電過程指示，操作者可隨時了解充電程度

u 大容量數據存儲，可存儲100組原始數據及波形。（圖2）

u 連續工作時間大于20小時（圖3）

u 可連接專用打印機，現場打印測量結果

u 實時時鐘設置及顯示，方便數據記錄及存儲。

u 具有自動休眠、自動關機等節電功能

u 可靠防電機走死電路及軟件設計，高穩定性；

u 顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說明信息；

u 全金屬殼體設計，堅固、小巧、便攜、可靠性高。

u 中/英文語言選擇；

u 可選配曲面?zhèn)鞲衅鳌⑿】讉鞲衅?、溝槽傳感器、測量平臺、傳感器護套、接長桿等附件。

u 藍牙 APP連接

四、產品參數

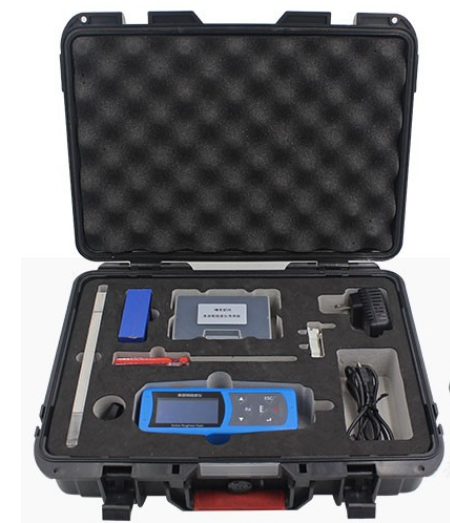

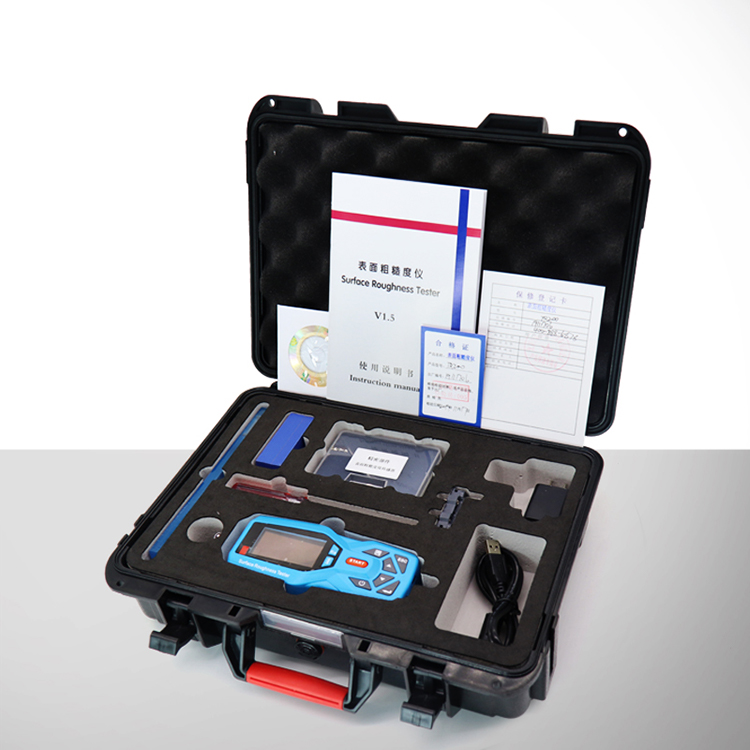

五、產品配置
