一、產品介紹

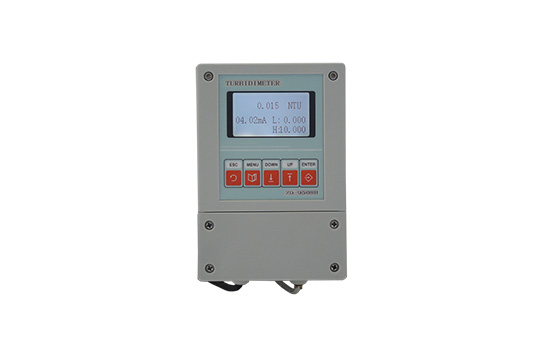

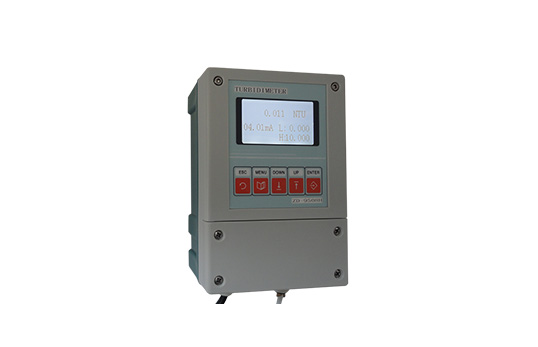

聚創JC-SS-B型光電式懸浮物測定儀是為測量市政污水或工業廢水處理過程中懸浮物濃度而設計的在線分析儀表。無論是評估活性污泥和整個處理過程、分析凈化處理后排放的廢水，還是檢測不同階段的污泥濃度，聚創SS-B型光電式懸浮物測定儀都能給出連續、準確的測量結果。
聚創JC-SS-B型光電式懸浮物測定儀由變送器和傳感器組成。傳感器可以方便地安裝在池內、排水管、壓力管道或自然水體中，聚創SS-B型光電式懸浮物測定儀能自動補償因污染而引起的干擾。變送器和傳感器之間的雙向數字通訊可防止信號衰減，并允許傳感器距離變送器之間的距離較遠。傳感器帶有空氣清洗功能，能根據預先設置的時間自動定時清洗，從而大大降低了儀器維護的工作量。

1、產品原理
聚創JC-SS-B型光電式懸浮物測定儀的紅外光在污泥和懸浮物中透射和散射的衰減與液體中的懸浮物濃度有關為基礎。傳感器上發射器發送的紅外光在傳輸過程中經過被測物的吸收、反射和散射后只有一小部分光線能照射到檢測器上，透射光的透射率與被測污水的濃度有一定的關系，因此通過測量透射光的透射率就可以計算出污水的濃度。

圖 四光束原理圖

聚創JC-SS-B型光電式懸浮物測定儀的傳感器使用了四光束技術，如圖中示意。采用四光束技術利用兩個發射器和兩個檢測器，每個發射器發送的光線經過透射后照射到兩個檢測器上，這樣就產生一系列的光路，得到一個數據矩陣，然后通過分析這些數據信號，即可得到介質中懸浮物的準確濃度，并能有效消除干擾，補償因污染產生的偏差，使儀器能在較惡劣的環境中工作。
注：紅外接收采用高精度的940nm光強轉換為頻率的集成電路芯片，使接收到的光強轉變?yōu)閿?shù)字信號。

2、應用領域
給水 沉淀池；造紙 紙漿濃度；洗煤 沉淀池；電力工廠 灰漿沉淀池；污水處理廠 進水口、出水口、曝氣池、回流污泥、初沉池、濃縮池、污泥脫水等。

二、產品參數

1、量程：0.0-10000 mg/L；0.0-20000 mg/L
2、校正模式：兩點校正
3、模擬輸出：隔離式4～20mA輸出可程序設定
4、清洗維護：定期或任意時間手動清洗
5、工作溫度：-20～60
6、電源電壓：220±10%V
7、防護等級：IP65
8、儀表尺寸：21013190 mm
9、重   量：1.1KG
10、分辨率：0.001 mg/L
11、精度：3%

三、產品特點

1、全部采用進口芯片及元器件，采用新的表貼生產工藝，確保儀器工作穩定可靠；
2、采用進口技術生產的傳感器，能保證測量的準確、穩定可靠。
3、傳感器使用抗磨損的藍寶石玻璃，可以在較為惡劣的環境中使用而不被磨損。
4、采用大屏幕點陣液晶顯示，各項參數同屏顯示，用戶一目了然。
5、具有穩定的4-20mA電流輸出，電流輸出對應的濃度值可以任意設定
6、有兩組ON/OFF輸出，高低點報警輸及遲滯量可任意設定，高低報警不但具有輸出功能而且可在顯示屏上直觀的顯示出來。

7、485信號輸出給用戶帶來了更多的方便選擇
